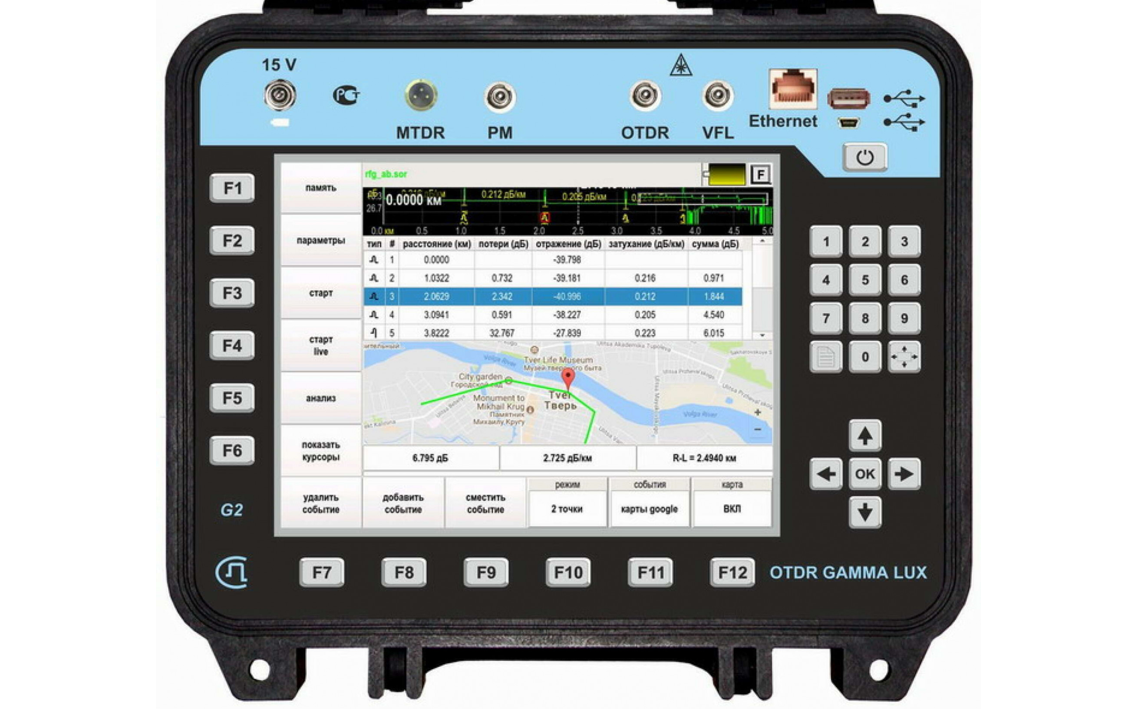

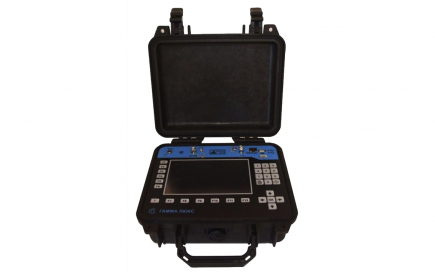

Оптический рефлектометр Гамма Люкс M1 1310/1550нм (36/34дБ)
Прибор может применяться при производстве оптических волокон и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи для контроля состояния кабелей и прогнозирования неисправностей в них, как в лабораторных, так и в полевых условиях.
Опции
- визуальный локатор дефектов - VFL
- опция медного рефлектометра - TDR
Особенности
- «Автоматические измерения»: просто нажать кнопку «старт» - прибор сам выставит нужные параметры, проведет измерения и покажет рефлектограмму с анализом технического состояния линии.
- Функция «Тest Station»: прибор помнит рефлектограмму кабеля- при одключении к линии он проведет измерения с теми же параметрами, сравнит результат с памятью и даст заключение.
- USB host: подключение флэш памяти / USBмышь
- Функция Ethernet: IP-тест (Ping, IPTV), удаленное управление с PC
- Цветной TFT дисплей 800x480 с сенсорной панелью TouchScreen
- Связь с компьютером USB
- Удаленное управление через Ethernet
- Установка новых функций с диска
- Карта памяти 1ГБ
- Сохранение данных в стандарте Bellcore
Технические характеристики
|
Тип волокна / Тип оптического разъема |
ОМ / FC |
|
Длина волны, нм |
1310 ± 20, 1550 ± 20 |
|
Динамический диапазон, дБ |
34/32 (с фильтром 35/36 дБ) |
|
Мертвая зона по затуханию, м |
8 |
|
Мертвая зона по событиям |
3 |
|
Длительность импульса, нс |
8 ÷ 10 000 |
|
Диапазоны расстояний, км |
2, 5, 10, 25, 50, 75 |
|
Дискретность отображения затухания, дБ |
0,001 |
|
Погрешность измерения расстояний, м |
±(0,3+интервал дискретизации + 5 х 10Е-5 х L) |
|
Погрешность измерения затухания, дБ/дБ |
0,05 |
|
Интервал дискретизации, м |
0,32 ÷ 7,6 |
|
Диапазон установки показателя преломления |
1,0000 ÷ 2,0000 |
|
Тип оптического разъема |
FC |
|
Питание / потребляемая мощность |
6×С NiMh3,2 Ач/ 7 Вт |
|
Габариты; мм / масса, кг |
270х240х120 / 2,5 |
